一、產(chǎn)品組成
800度耐高溫銀粉漆是由有機(jī)硅耐熱樹脂、偶聯(lián)劑 、耐高溫銀粉顏料等組成的有機(jī)硅耐高溫面漆或底面合一漆。
二、特性及用途：
該漆物理性能好，具有優(yōu)良的耐熱性，附著力好，機(jī)械性能好，可常溫固化。適用于鋼鐵、鑄鐵、閥門、鍋爐、碳鋼等材質(zhì)，電腦調(diào)色，漆膜顏色多樣，顏色可訂制
三、技術(shù)指標(biāo)
項(xiàng)目 | 指標(biāo) |
外觀顏色 | 銀灰色 |
光澤 | 啞光（15度光澤） |
粘度 | 60-80s（25±1℃，涂-4） |
干燥時(shí)間（23±2℃） |
|
細(xì)度（um) | ≥15um |

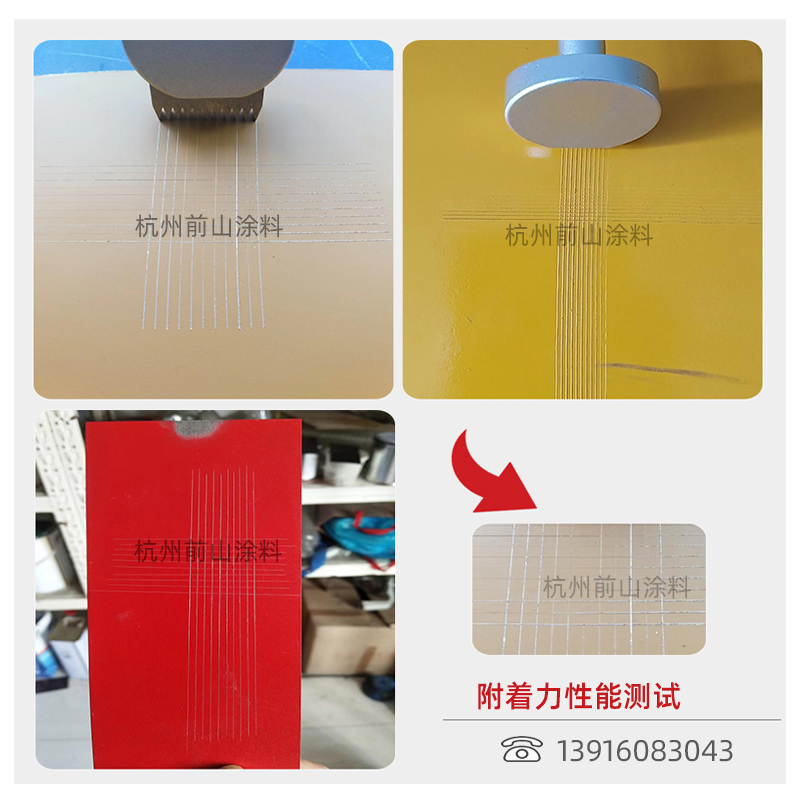

附著力 | 0-1級(jí) |
耐沖擊強(qiáng)度 | 50kg·cm |

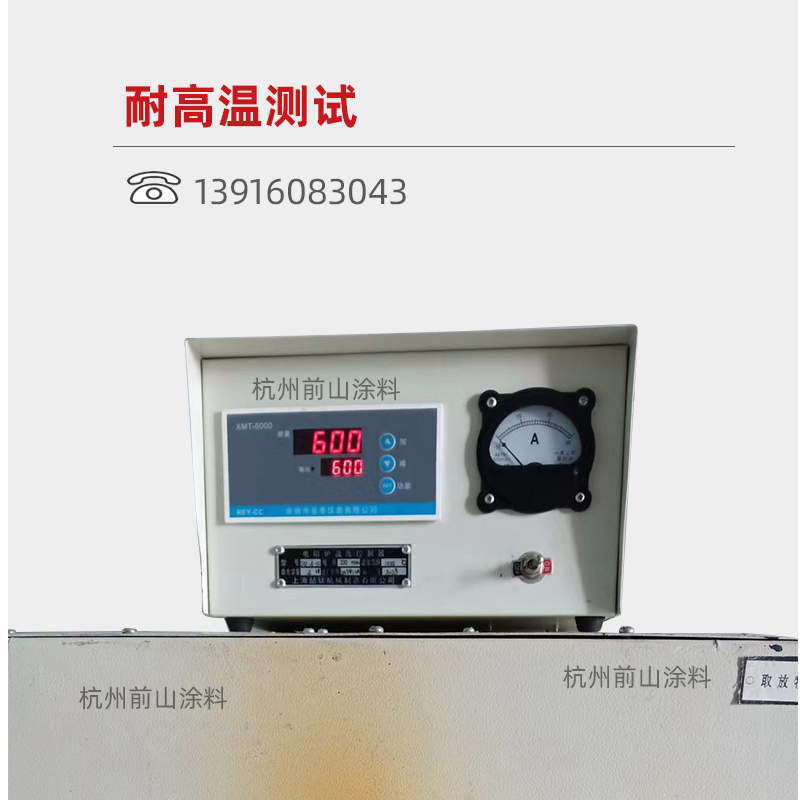

耐熱性 | （800℃，5h）漆膜完好 |
稀釋比例 | 30%-50% |
四、施工參考：
1、 底材處理：在涂漆前須將底材表面的灰塵，浮銹疏松的銹層，油污等處理干凈，殘余銹層厚度在50um以下，允許少量堅(jiān)實(shí)而薄的氧化皮存在。
2、 涂裝：該漆在表面處理好的底材上噴、刷均可，黏度由施工單位掌握。噴涂時(shí)一般加稀50%左右，對(duì)稀溶劑為耐高溫稀釋劑，與上層漆間隔不小于24小時(shí)。

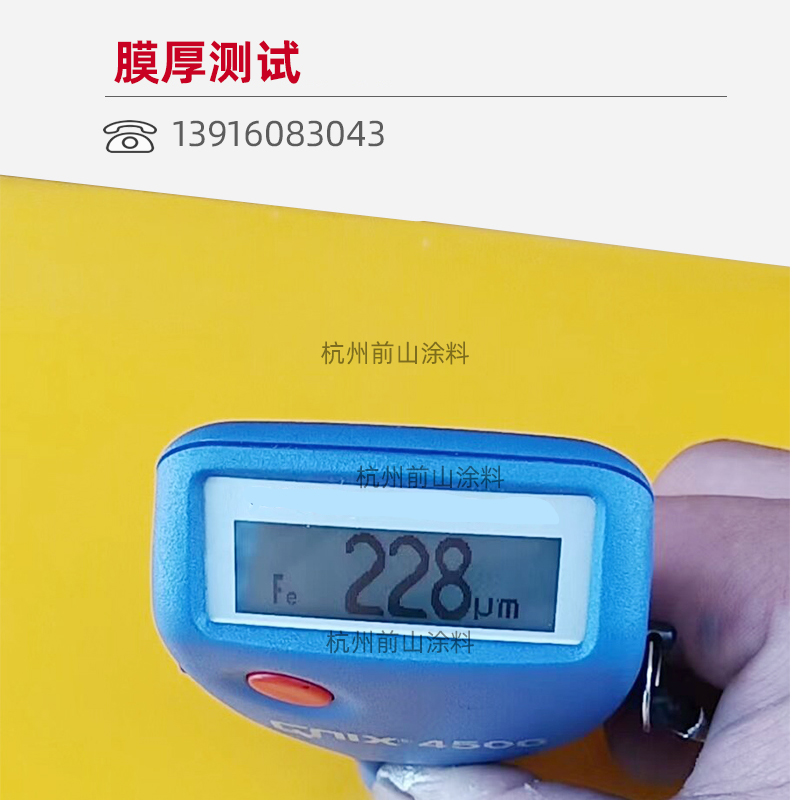

3、 施工以噴涂為宜，粘度一般在18～25秒（涂-2粘度計(jì)）。使用高溫稀釋劑調(diào)整粘度(漆：稀釋劑=2：1），原漆稀釋范圍在50%左右。涂層厚度一般為30～35μm。
4、 配漆：該漆為單組份油漆，配漆時(shí)成份應(yīng)攪拌均勻，按配漆比例配漆，配漆后攪勻，調(diào)至適合的黏度即可使用。
客服1
