組成成分
丙烯酸聚氨酯白底漆是由熱固丙烯酸樹脂,顏填料,溶劑和助劑組成,涂料經(jīng)過牢度測試,對(duì)鋼鐵,不銹鋼,鋁合金基材粘附能力強(qiáng),不脫落,保護(hù)性好。

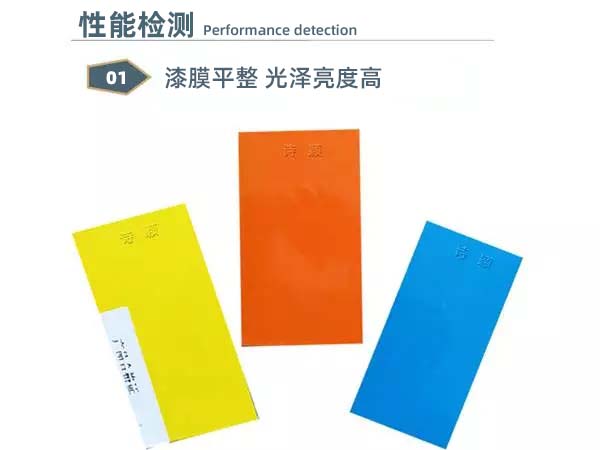

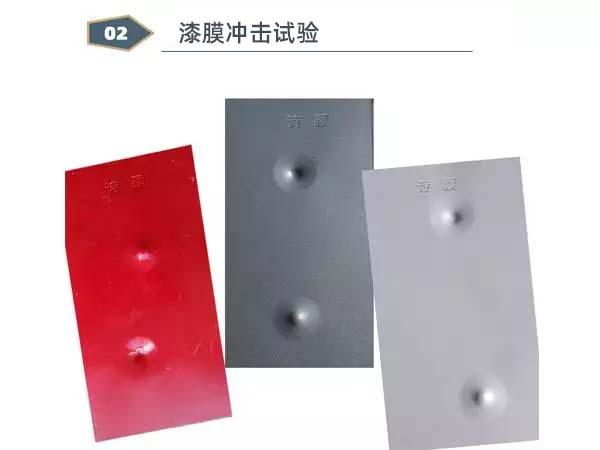

性能特點(diǎn)

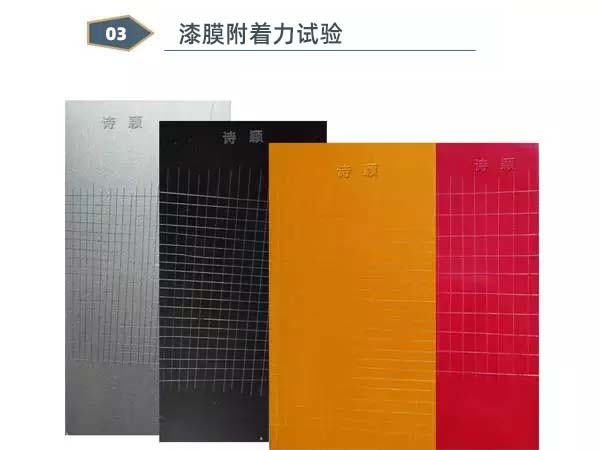

（1）對(duì)不銹鋼,鋁合金,鋁板,鍍鋅板等金屬表面附著力達(dá)到0級(jí)標(biāo)準(zhǔn)
（2）耐鹽霧性時(shí)間長,漆膜起泡,不脫落,具有很好的防腐蝕特性
（3）可配套桔紋漆,聚氨酯漆,氟碳漆,丙烯酸漆等多種面漆,配套體系完善
施工方法
混合比例 | 底漆：固化劑：稀釋劑、(5：1：2) |
施工粘度 | 25℃涂二杯；17-21秒 |
干燥條件 | 常溫表干1小時(shí) 常溫實(shí)干12小時(shí) 烘干（60℃±2℃）30分鐘 |
熟化時(shí)間： | （23±2℃）20分鐘 |
涂裝間隔： | 底漆12小時(shí)自然干燥后噴涂面漆 |
適用期 | 6小時(shí) |
表面處理
基材表面須除銹、膩?zhàn)庸纹?、清除油污、氧化皮、鐵銹等，可采取拋丸或噴砂處理，表面處理應(yīng)達(dá)到規(guī)定的Sa2.5級(jí)，不便噴射除銹的部位，采用手工和動(dòng)力工具除銹至規(guī)定的St3級(jí)，鋼材表面粗糙度為Rz30μm～50μm，并且除去表面的油污。
注意事項(xiàng)
（1）施工前進(jìn)行漆料混合,加入固化劑和稀釋劑,充分?jǐn)嚢杈鶆?靜置熟化20分鐘；底漆涂裝1-2道,達(dá)到規(guī)定的膜厚；底漆干燥后覆涂面漆,面漆可采用桔紋漆,聚氨酯漆,丙烯酸漆,氟碳漆等。
（2）底材溫度不低于5℃,相對(duì)濕度小于80％,在高溫季節(jié)施工時(shí),容易發(fā)生起灰或流平不好等現(xiàn)象,可以增加稀釋劑降低粘度施工。
客服1
